閥門電動裝置DQW30-0.5/1產品說明書及選型手冊

[ 2024-07-30 ]

DQW30-0.5Z，輸出扭矩300N.m，輸出轉速0.5r/min，常規電壓380V，整體開關型。部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。部分回轉一體化電動裝置，部分回轉一體化電動執行機構，部分回轉一體化電動頭，簡稱為Q型或DQW電裝。是閥門實現開啟、關閉或調節控制的驅動設備，也適用于球閥、旋塞閥和風門等做90°回轉的閥門。
執行器

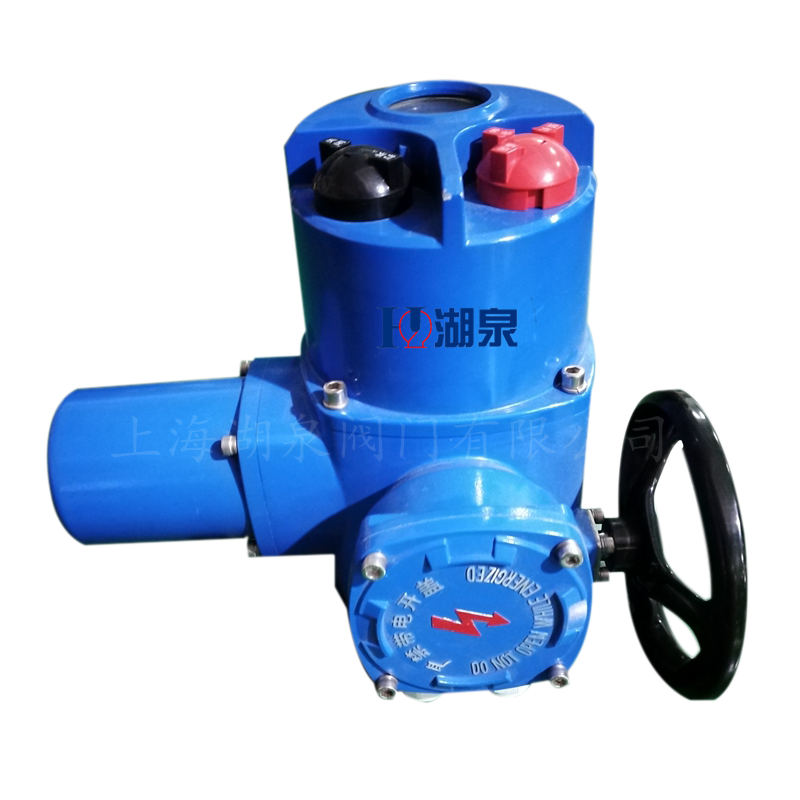

閥門電動裝置DQW30-0.5
本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
執行器

控制系統與電動裝置集合于一體稱為整體型電動裝置，其電氣部分主要由整體型模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成，見圖。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，遠程為24VDC開關觸點控制（24VDC已內供），打開蓋子為現場操作。

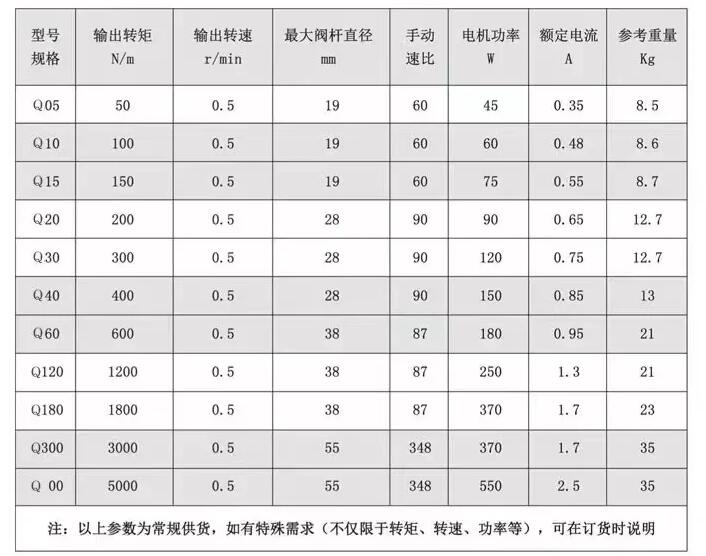

基座號	型號	輸出轉矩（N·m）	z大閥桿直徑	手動速比	輸出轉速（r/min）
					0.5	1	1.5	2	3	4
					電機功率（KW）
Q1	Q10	100	28	88	0.03	0.06	0.09	0.09	0.18	0.18
	Q20	200			0.06	0.09	0.12	0.12	0.25	0.25
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	Q90	900			0.18	0.25	0.37	0.37	0.75	0.75
	Q120	1200			0.18	0.37	0.55	0.55	1.1	1.1
Q3	Q200	2000	60	67	0.37	0.55	0.75	1.1	-	-
	Q250	2500			0.55	0.55	0.75	1.1	-	-
	Q300	3000			0.55	0.75	1.1	-	-	-
	Q400	4000			0.55	0.75	-	-	-	-
	Q500	5000			0.75	1.1	-	-	-	-
