產品名稱：Z20-18W/Z/T 整體調節型閥門電動裝置[ 2026-03-05 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

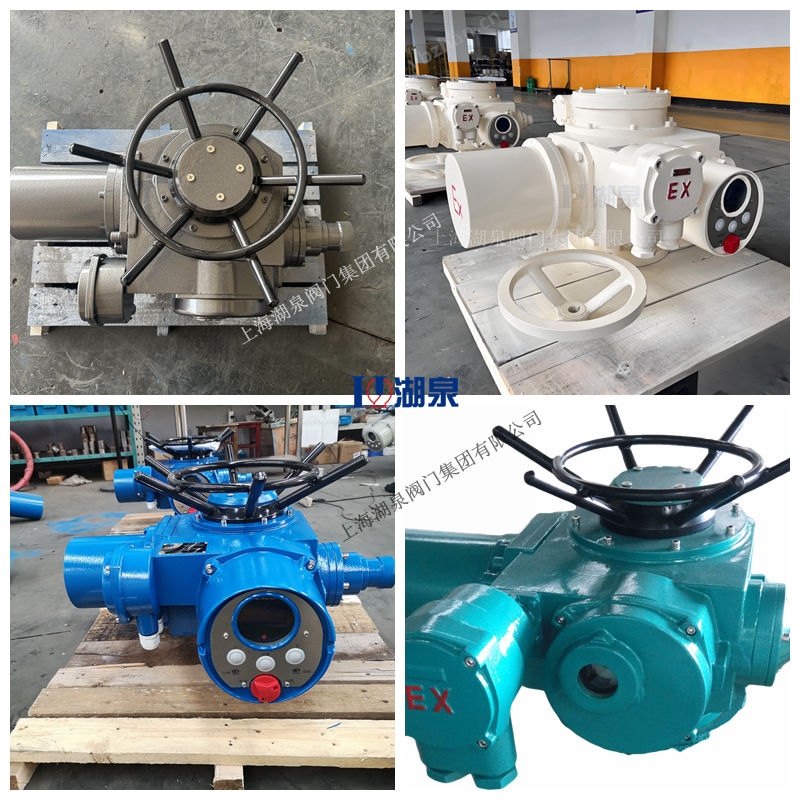

結構圖片

Z20-18W/Z/T是一款整體調節型閥門電動裝置，屬于多回轉閥門電動執行器。該產品將電氣控制部分與機械執行機構集成一體，用于閥門的開啟、關閉或調節控制，是實現閥門遠控、集控和自動控制的關鍵驅動設備。‌
一、產品型號與基本參數
- ‌型號解讀‌：型號“Z20-18W/Z/T”中，“Z”代表多回轉閥門電動裝置，“20”通常指輸出扭矩等級（如200 N·m），“18”表示輸出轉速（18 r/min），“W”表示戶外型設計，“Z/T”分別代表整體式結構與調節型功能。‌
- ‌核心參數‌：其典型輸出扭矩為200 N·m，輸出轉速為18 r/min。電機功率通常為0.37 kW或0.55 kW，電源標準為三相380V/50Hz。‌
- ‌適用范圍‌：該裝置適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等閥門類型，廣泛應用于電力、鋼鐵、石油、化工、造紙、污水處理等行業。‌
二、主要技術特點與功能
- ‌整體一體化設計‌：該裝置是整體式電裝，將控制模塊與執行機構集成于一體，簡化了安裝、調試與檢修流程，有助于節省安裝成本并縮短工程周期。‌
- ‌調節與控制功能‌：作為調節型產品，它可接收中央控制室DCS或PLC發出的4-20mA模擬量控制信號，實現精確的閥門開度調節，并同步輸出4-20mA閥位反饋信號。‌裝置支持現場按鈕操作、遠程控制、集中控制及自動控制等多種模式。‌
- ‌可靠的保護機制‌：產品具備行程限位與過力矩限位雙重保護功能，并內置相序識別及缺相保護，保障閥門與驅動裝置的安全運行。‌
- ‌良好的環境適應性‌：戶外型（W）設計提供防塵、防雨及防輕腐蝕能力，防護等級通常為IP65或更高。‌產品符合JB/T8528-1997《普通型閥門電動裝置技術條件》標準。‌
- ‌手動/電動切換‌：采用半自動手電動切換機構，在斷電情況下可通過手動操作完成閥門的啟閉或調節。‌
三、產品系列與選型參考

Z20-18W/Z/T屬于Z型多回轉電動裝置系列中的一員。該系列產品覆蓋了從50 N·m至500 N·m等多種扭矩等級，以及不同輸出轉速，以滿足不同規格閥門的驅動需求。常見的同系列型號包括Z10-18W、Z30-18W、Z45-24W等。‌
