產品名稱：j961y dn20/25/32/50/80/100電動焊接截止閥[ 2021-01-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、j961y dn20/25/32/50/80/100電動焊接截止閥產品描述

上海湖泉J961Y電動截止閥供應商，它由截止閥與Z型多回轉電動執行器組成，可以接受380VAC的電壓即可實現遠程開關操作，適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

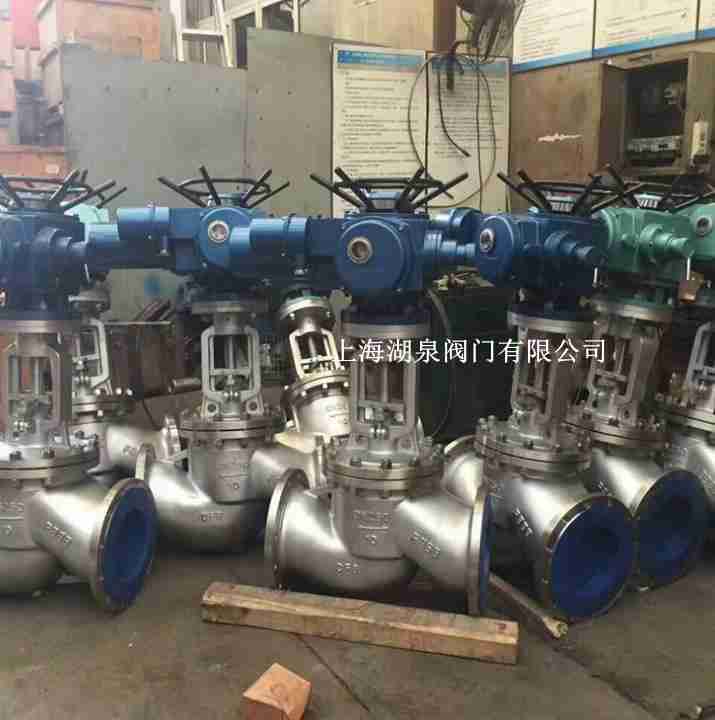

j961y電動焊接截止閥

二、j961y dn20/25/32/50/80/100電動焊接截止閥主要特點及用途

1、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
2、多種結構形式，便于用戶選擇。
3、閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
4、密封面不易磨損、擦傷、密封性能好、壽命長。
5、結構緊湊、啟閉性好、高度小、維修方便。
主要優點：
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

三、j961y dn20/25/32/50/80/100電動焊接截止閥主要尺寸

公稱通徑 DN	J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和連接尺寸/mm
	L	D1	D2	D3	∝	H
15	150	17	36	/	37.5o	518
20	135 170	22	42	/	37.5o	518
25	135 170	26	42	/	37.5o	518
32	170 180	31	44	/	37.5o	560
40	230	38	60	/	37.5o	545
50(1)	250	50	82	/	32o	728
50(2)	320 350	50	82	/	32o	748
65	370 260	69	1OO	11O	32o	829
80	400 430 470	84	108	130	32o	898
100	455 560	107	144	165	32o	913
